Анімації механізмів, які студенти кафедри змоделювали в САПР. Під час прокручування робота посередині екрана відтворюється сама. Натисніть на анімацію, щоб переглянути її збільшено.

Галерея робіт

  1. Машинобудування

    Кривошипно-шатунний механізм двигуна

    Колінчастий вал обертається, а чотири поршні з шатунами рухаються в напівпрозорому блоці циліндрів — видно, як зворотно-поступальний рух поршнів пов'язаний з обертанням колінчастого вала.

    20 с

  2. Машинобудування

    Черв'ячно-циліндричний редуктор у корпусі

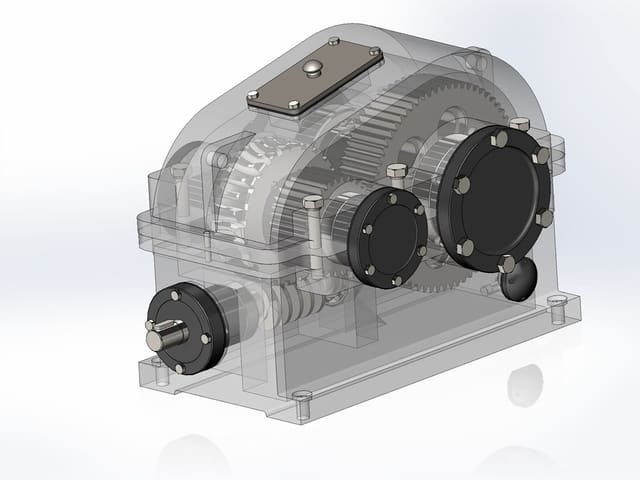

    Редуктор у напівпрозорому корпусі: крізь стінки видно, як обертаються черв'ячна й циліндрична передачі між вхідним і вихідним валами.

    20 с

  3. Машинобудування

    Черв'ячно-циліндричний редуктор: кінематика передач

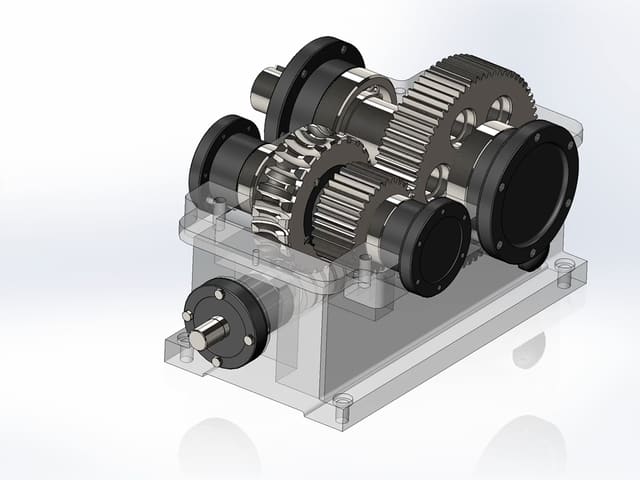

    Той самий редуктор без верхньої частини корпусу: черв'як обертає черв'ячне колесо, далі циліндрична пара зубчастих коліс передає рух на вихідний вал.

    15 с

  4. Машинобудування

    Рульове керування та підвіска колеса

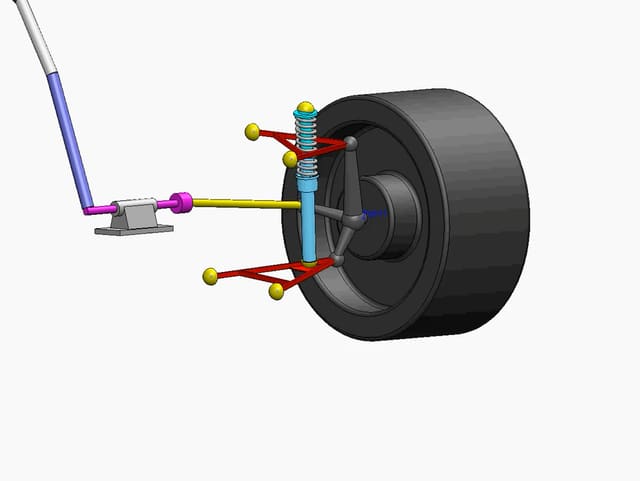

    Кінематична схема вузла: рульова тяга, верхній і нижній важелі підвіски та амортизатор із пружиною, з'єднані з колесом.

    5 с

  5. Авіаційні конструкції

    Механізм прибирання шасі (F-22)

    Опора шасі складається й прибирається, а потім знову випускається: видно роботу підкосу, силового циліндра та вузлів кріплення.

    11 с

  6. Авіаційні конструкції

    Механізм прибирання шасі (F4D)

    Стійка з колесом повертається в горизонтальне положення й знову випускається; складаний підкіс фіксує її у випущеному стані.

    10 с

  7. Авіаційні конструкції

    Основна опора шасі (Fw 190)

    Гідроциліндр складає стійку в горизонтальне положення й випускає її знову — повний цикл прибирання та випуску шасі.

    11 с
